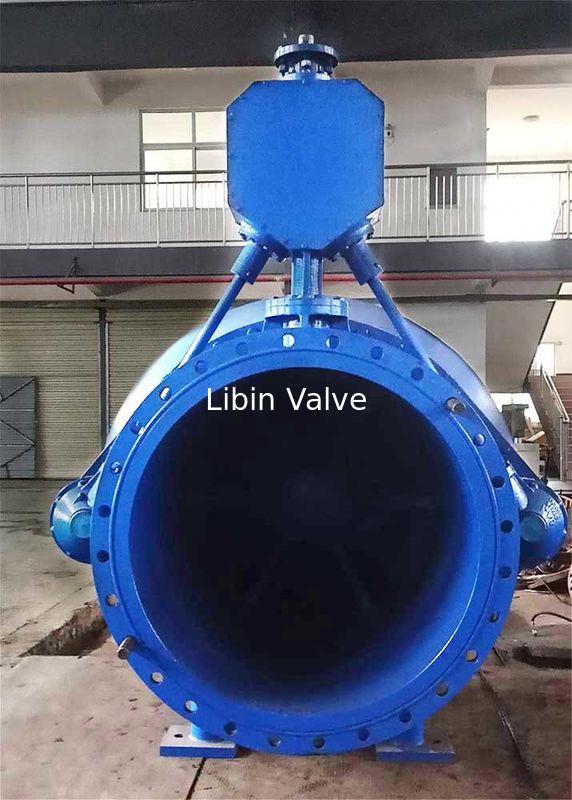

DN1000 وظيفة التخفيف من الصوت صمام مخروط ثابت ، صمام تنظيم الحرارة ماكس 120 ° C

صمام مخروط ثابت،صمام مخروط،صمام تنظيم،صمام تحكم التدفق

يتم استخدام صمامات المخروط الثابتة في الغالب لتنظيم تدفق من السدود أو خزانات المياه الصافية أو السدود أو أحواض التخزين. كما أنه صمام تفريغ حر يستخدم عادةً كصمام تجاوز توربين ،تصريف الخزان أو التحويل المستمر للطاقةيجب تجنب أي أضرار بسبب التجويف وأي خطر على الهيكل بسبب الاهتزازات والتذبذبات.صمام المخروط الثابت لديه مخروط ثابت مع أضلاع محاطة التي تلغي مشاكل الاهتزاز المرتبطة بتصميمات المخروط الثابتة الأخرىيتم التحكم في التدفق عن طريق حركة بوابة خارجية من الفولاذ المقاوم للصدأ والتي لديها قطرة صلبة المعدن إلى المعدن. أوقف. عند التفريغ في الغلاف الجوي،ينتشر النفاث في زاوية مخروط واسعة ويقسم إلى رش رقيقإذا كان احتواء الطائرة هو المرغوب فيه، يمكن تركيب غطاء الذي يحدد تدفق.

هيكل المنتج وخصائصه

صمام المخروط الثابت يتكون من فوهات، مخروط ثابت، الفرامل الغطاء، مقاعد الصمام، وآلية القيادة وغيرها من أجزاء المكونات. فوهة مخروط ثابتة وقطري من خلال دعم الشفرة والاتصال.فوهة المخروط وفترة الاحتفاظ بدون قسم جدار مفتوح ، فوهة الغطاء المثبتة خارج البوابة عن طريق تغيير الحركة المحورية لطول بوابة جدار الغطاء دون قسم مفتوح ،لعب دور فتح صمام ضبط. يمكن تعيين منفذ الصمام وفقًا للظروف الفعلية ، ويمكن للشريط تقييد نمط تدفق منفذ الصمام. يتم التحكم في الصمام بواسطة آلية محرك.صمام تفريغ مخروط ثابت مسؤول عن أشكال الهيكلية متوسطة ونوعينأنبوب متوسط مثبت في منتصف الأنابيب، والبدء في ظل انخفاض الضغط، والتحكم في التدفق، وهلم جرا. أنبوب متوسط ينبغي أن تضاف عموما إلى الغطاء،حتى تحمي الطرف الخلفي من صمام الأنابيب من تلف التجويفنوع التفريغ المثبت في نهاية خط الأنابيب، التفريغ والحفاظ على الضغط، ومراقبة المستوى وهلم جرا.

صمام مخروط ثابت يتكون من فوهة، مخروط ثابت، فرامل الغطاء، مقعد الصمام، جهاز التشغيل وغيرها من أجزاء المكونات. يفترض أن يكون الفوهة والخروط الثابتين متصلين بواسطة شفرات شعاعية.يتم الاحتفاظ بمنطقة مفتوحة دون جدار الأنابيب بين الفوهة والقرنية، يتم تثبيت الفرامل اليدوية خارج الفوهة. من خلال تحريك الفرامل اليدوية محوريًا ، يمكن تغيير طول قسم الفتحة دون جدار الأنابيب لتنظيم فتح الصمام.صمام مخروط ثابت لديه وظيفة إسكات جيدة ووظيفة مكافحة التجويف.
